LEDテープをセットしてみます。

■LEDテープを必要な長さにカットします。（ここでは40cm）
■LEDテープの電極に延長ケーブルをハンダ付けをします。
■保護チューブを少し長いサイズにカットします。（ここでは43cm）
■LEDテープを保護チューブに入れサイドカバーをします。

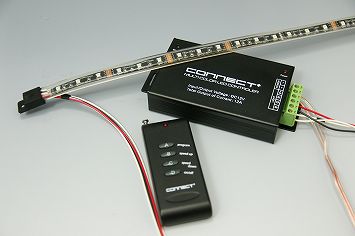

■リモコンユニットにLEDテープのケーブルを指示通りに接続します。
■リモコンユニットに12Vプラスとマイナスケーブルを接続します。

この段階で、リモコンにより18パターンのプログラムが楽しめます。
最後は、テープを設置するポイントです。

LEDテープの固定　「直接照明」

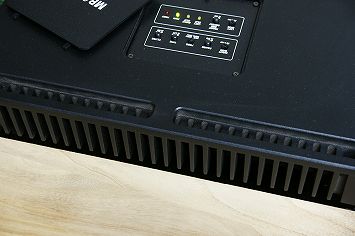

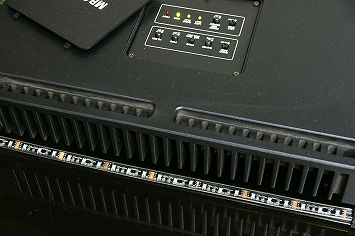

パワーアンプの横にLEDテープを置いてみます。

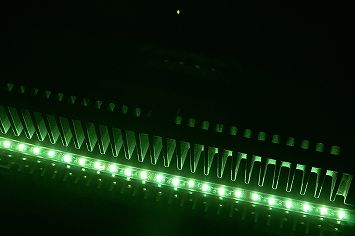

直接的にLEDの光が飛んできますので、やや眩しい感じです。
（直接LEDが見えてしまうと、目を傷める危険性があるので、間接照明をお勧めします。）

LEDテープの固定　「間接照明」

今度は、LEDテープの上にアンプカバーが来るイメージで、板をLEDテープの真上に置き、間接照明としてみます。

非常に幻想的な光の演出になります。
LEDテープは、光量が非常に多ので、間接照明でも充分に楽しめます。

RGBマルチLEDテープのみの使用もできます。

■12VにACC電源（12V）を接続します。
マイナス側にRGB配線の組合せにより単色が点灯します。
Bにマイナスを接続すると「青色」
Rにマイナスを接続すると「赤色」
Gにマイナスを接続すると「緑色」
BとRにマイナスを接続すると「紫色」(B側に抵抗にて色調整）
BとGにマイナスを接続すると「水色」
RとGにマイナスを接続すると「黄色」（G側に抵抗にて色調整）
RとGとBにマイナスを接続すると「白色」

注意：増設端子のハンダ作業は、ショートしないように十分注意が必要です。

LED-40（40cm）を使っての発色テスト。

リモコンコントロールユニットがなくても単色は表現可能です。
LEDテープの接続を変えると色んな色を光らすことが出来ます。

「LEDテープの電極」
■+12V　　12Vプラス接続
■-R　　　　マイナス接続
■-G
■-B

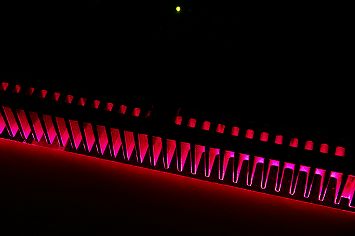

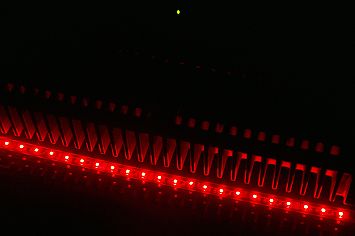

赤色

「LEDテープの電極」
■+12V　　12Vプラス接続
■-R　　　　
■-G　　　マイナス接続
■-B

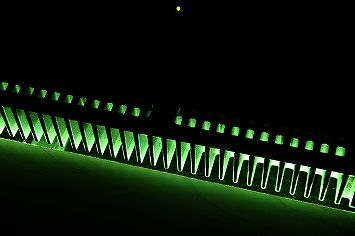

緑色

「LEDテープの電極」
■+12V　　12Vプラス接続
■-R　　　　
■-G
■-B　　　マイナス接続

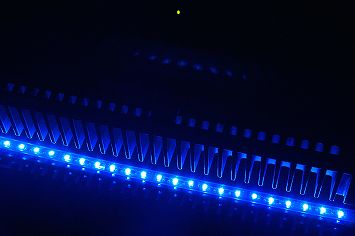

青色

「LEDテープの電極」
■+12V　　12Vプラス接続
■-R　　　　マイナス接続
■-G
■-B　　　　マイナス接続（330Ω抵抗使用）

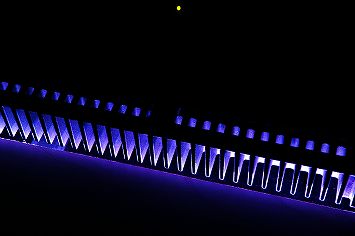

紫色

「LEDテープの電極」
■+12V　　12Vプラス接続
■-R　　　　マイナス接続
■-G　　　　マイナス接続（330Ω抵抗使用）
■-B

黄色

「LEDテープの電極」
■+12V　　12Vプラス接続
■-R　　　
■-G　　　マイナス接続
■-B　　　マイナス接続

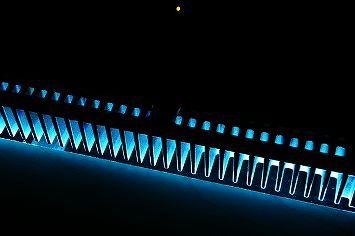

水色

「LEDテープの電極」
■+12V　　12Vプラス接続
■-R　　　　マイナス接続
■-G　　　　マイナス接続
■-B　　　　マイナス接続

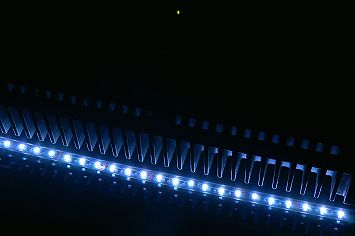

白色
