MULTICOR LED CONTROLER |
| |
OSCAR PARTS
保護カバー入りで、
電極延長(15cm）を
施した完成品をお届けします。
＜ 注意 受注生産品 ＞
|
|
|
品 名 |
LED長さ |
LED個数 |
LED-20 |
20cm |
12 |
LED-30 |
30cm |
18 |
LED-40 |
40cm |
24 |
LED-50 |
50cm |
30 |
LED-60 |
60cm |
36 |
LED-70 |
70cm |
42 |
LED-80 |
80cm |
48 |
LED-90 |
90cm |
54 |
LED-100 |
100cm（1m） |
60 |
LED-110 |
110cm |
66 |
LED-120 |
120cm |
72 |
LED-130 |
130cm |
78 |
LED-140 |
140cm |
84 |
LED-150 |
150cm |
90 |
LED-160 |
160cm |
96 |
LED-170 |
170cm |
102 |
LED-180 |
180cm |
108 |
LED-190 |
190cm |
114 |
LED-200 |
200cm(2m） |
120 |
LED-210 |
210cm |
126 |
LED-220 |
220cm |
132 |
LED-230 |
230cm |
138 |
LED-240 |
240cm |
144 |
LED-250 |
250cm |
150 |
延長ケーブルは、15cmです。
|
|
 |

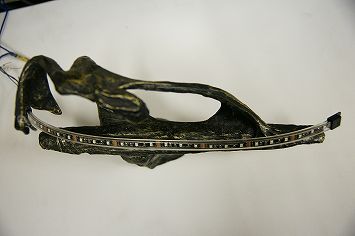

LED-40（40cm）を使っての発色テスト。
リモコンコントロールユニットがなくても単色は表現可能です。
LEDテープの接続を変えると色んな色を光らすことが出来ます。 |
 |

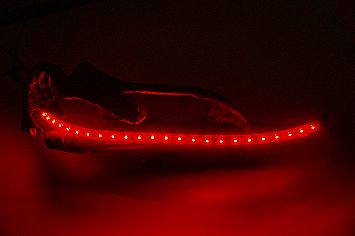

「LEDテープの電極」
■+12V 12Vプラス接続
■-R マイナス接続
■-G
■-B
赤色 |
 |

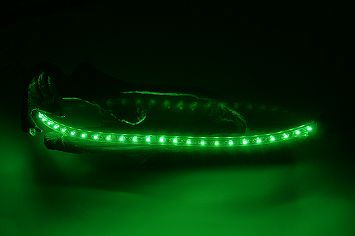

「LEDテープの電極」
■+12V 12Vプラス接続
■-R
■-G マイナス接続
■-B
緑色 |
 |

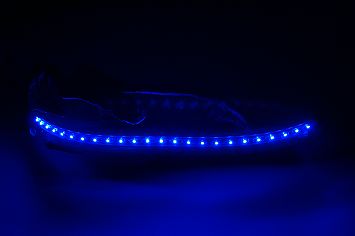

「LEDテープの電極」
■+12V 12Vプラス接続
■-R
■-G
■-B マイナス接続
青色 |
 |

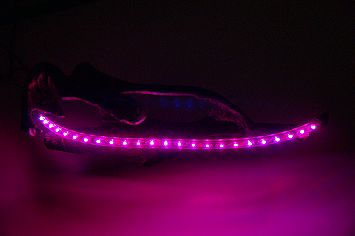

「LEDテープの電極」
■+12V 12Vプラス接続
■-R マイナス接続
■-G
■-B マイナス接続（330Ω抵抗使用）
紫色 |
 |

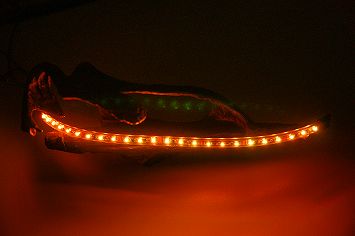

「LEDテープの電極」
■+12V 12Vプラス接続
■-R マイナス接続
■-G マイナス接続（330Ω抵抗使用）
■-B
黄色 |
 |

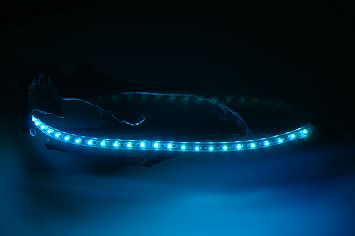

「LEDテープの電極」
■+12V 12Vプラス接続
■-R
■-G マイナス接続
■-B マイナス接続
水色 |
 |

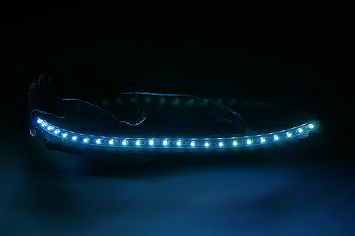

「LEDテープの電極」
■+12V 12Vプラス接続
■-R マイナス接続
■-G マイナス接続
■-B マイナス接続
白色 |
|
|
|
