CAP-H2 電源フィルター

HIGH PERFORMANCE CAPACITOY & ACC RELAY FOR HEAD UNITS

CAP-H2
標準価格
¥8.500円  (+税)

商品サイズ     65mm×61mm×25mm

ヘッドユニットの電源強化を目的に開発した電源フィルターです。 アンプのリモート電源にも効果的です。


CAP-H2は、ナビゲーションやCDデッキなどの配線に、割り込み接続するだけの簡単配線です。リレー切り替えによりACC電源やアンプリモートにも最高のパフォーマンスを発揮します。
特徴としては、電源部の整流と音色創りを狙った電源フィルターで、3300μFの大型コンデンサーを中心とする特殊回路です。ACC電源やリモート電源は、リレー制御によりON/OFFノイズが発生ししない安心設計です。音質的には、クリーンでノイズの少ないサウンドで、ドキッとするリアルなボーカル再生が狙えます。



音決めにおける数々の実験の結果、空中配線を採用しました。
1つ1つのパーツの選別音決めに至るまで本格的な電源フィルターに仕上がっています。
狙った音創りは、倍音豊かな楽器に、リアルに浮かび上がるボーカルをイメージしています。

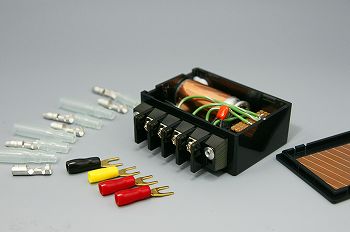

CAP-H2内部

取り付け準備として、本体の設置場所を考慮し必要に応じ配線を作ります。

(注意:必要な端子は添付していますが、ケーブルは添付されていません。)

■メンテナンス性の良い配線を作る。
下図配線イメージの要領で、付属のY端子とギボシ端子で16ゲージ程度のケーブルを使用して製作します。
商品ターミナルを手前に向け左より
【GND】には、2本のケーブルにギボシ端子のオスとメスを付け、黒色のスリーブを通しYラグで共締めします。
【+B】には、2本のケーブルにギボシ端子のオスとメスを付け、黄色のスリーブを通しYラグで共締めします。
【入力】には、赤色のスリーブ使用しギボシ端子はオスをつけます。(車輌ACC用+/リモート入力)。
【出力】には、赤色のスリーブ使用しギボシ端子はメスをつけます。(デッキACC用+/リモート出力)。
*本体の設置場所を考え必要な長さのケーブルの長さを考慮して下さい。

■ケーブルの長さが必要ない場合。
デッキの配線をそのまま本体に接続します。(付属のY端子を使うとショート防止に役立ちます。)
【GND】には、マイナス線。【+B】には、常時12V線。【出力】には、ACC線。【入力】には、車輌側のACC線。


配線内容

【GND】・車輌グランド(-)&デッキマイナスを接続します。
(通常はデッキ側配線は、黒色です。)

【+B】・ 車輌12Vバッテリー線&デッキ+B電源を接続します。
(通常デッキ側は、黄色の線です。)

【入力】・車両側のACC電源に接続します。
(アクセサリー電源orリモートライン出力)

【出力】・デッキ側のACCに接続します。

(通常デッキ側は、赤色の線。orアンプリモート入力)
*必ず、テスター等で電源確認をしましょう。
*GNDと+Bなど接続を間違えると破損の原因となります。

*パワーアンプのリモートに使用する時は、「GND」「+B」の配線を行い、「入力」にデッキからのリモート信号を接続します。「出力」には、パワーアンプのリモートに配線します。

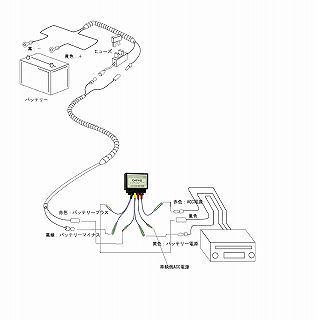

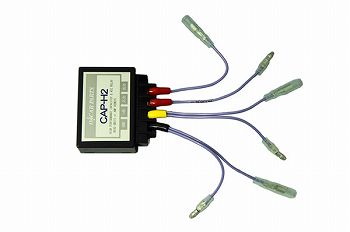

CAP-H2 配線イメージ


ここから購入できます。


美しいものを作る

CAP-H2
HIGH PERFORMANCE CAPACITOY & ACC RELAY FOR HEAD UNITS
CAP-B2

標準価格
¥16.000円  (+税)

商品サイズ     「CAP-H」:65mm×61mm×25mm
電源ケーブル    「B2-14G」:14Gツイスト 2.5m

ヘッドユニットの電源強化を目的に開発した電源フィルターです。 アンプのリモート電源にも効果的です。

バッテリーからヘッドユニットまでの高品質配線
14Gツイスト電源ワイヤー&ヒューズセットです。


電源フィルター「CAP-H2」の性能をより発揮させるために、バッテリーからの直接配線を想定した、電源強化セットです。

【セット内容
■電源フィルター「CAP-H2」
■電源コードは、14ゲージのテフロン皮膜スズメッキ線を採用。
■熱に強く充分な電流に対応します。
■ケーブルの長さは2.5mで、プラス線とマイナス線をツイストしています。
■ATOヒューズホルダーをセットにしていますので、手間無く簡単取り付けが出来ます。
■商品に添付しているヒューズは、DCTクライオ処理を施した高品位ATOヒューズ 15Aです。
サウンドクオリティーのみならずナビゲーションやTVモニターなどの安定動作にもお勧めです。

CAP-B2システムズ


ここから購入できます。

美しいものを作る
14-B2
HIGH PERFORMANCE 14G CABLE
B-14

標準価格
¥8.000円  (+税)



ヘッドユニットの電源強化を目的に開発した電源ケーブルです。
ACCリレー専用やアンプのリモート電源にも効果的です。

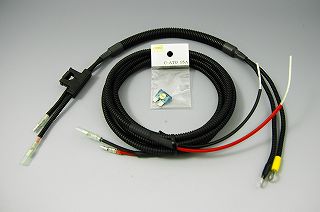

CAP-B2の電源ワイヤー&ヒューズホルダー部です。

■電源コードは、14ゲージのテフロン皮膜のスズメッキ線使用。
■熱に強く充分な電流に対応します。
■ケーブルの長さは2.5mで、プラス線とマイナス線をツイストしています。
■熱にさらに強く安全性のためにコルゲートチューブを2m使用しています。
■ATOヒューズホルダーをセットにしていますので、手間無く簡単取り付けが出来ます。
■商品に添付しているヒューズは、DCTクライオ処理を施した高品位ATOヒューズ 15Aです。
14G電源ケーブル

ここから購入できます。
